苏信产品|半导体行业在线解决方案

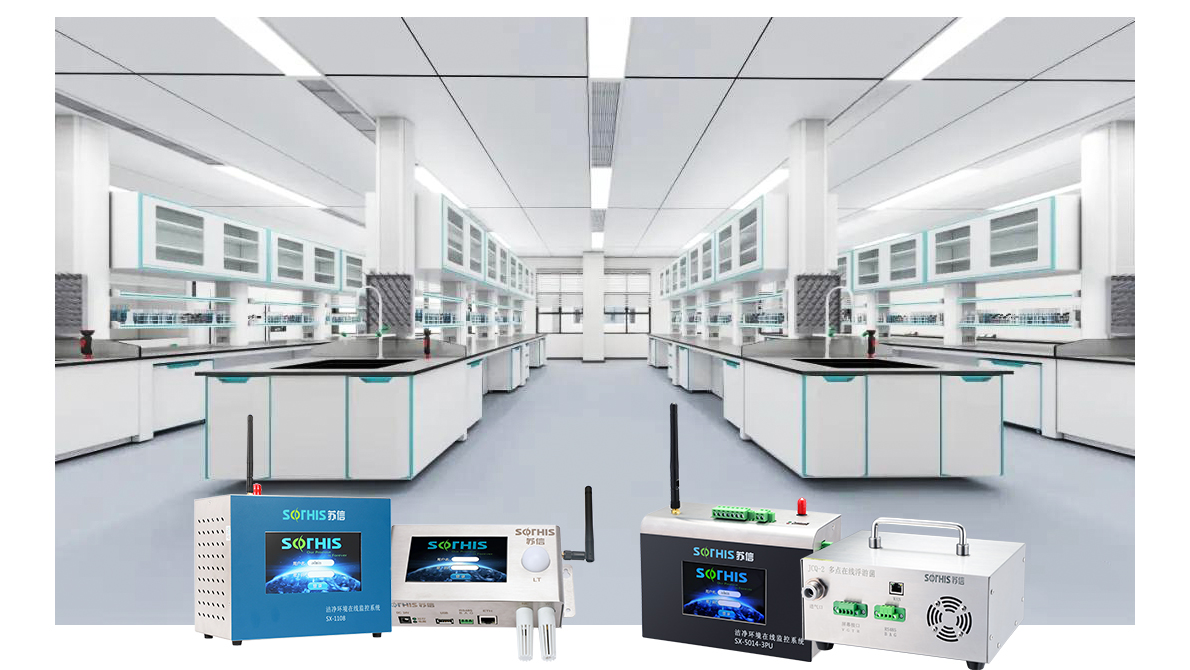

    SX-M在线监测系统是苏信环境自主研发的系统，由尘埃粒子计数器、温湿度传感器、露点仪、压差等设备与软件三部分组成

项目背景

在手机、电脑、精密电子仪器等电子产品领域，它所用的电子元器件从电子管到半导体分离器件到集成电路再到超大规模集成电路，单是集成电路的线宽已从几微米发展到0.1μm左右。所以其需要具备微型化、精密化、超洁净的生产环境。

生产环境中的微尘无处不在，微尘对电子产品（比如手机、电脑等）的伤害也是巨大的，不仅影响产品的稳定性，更能导致产品寿命的缩短。电子产品还有一个巨大的威胁就是静电，静电吸附微尘，改变线路间的阻抗，影响产品的功能和寿命。

这些问题都要求手机等电子产品的生产要有一个“洁净环境”，所以手机的生产必须在洁净室（洁净车间）内进行，并且对微粒、浮尘和静电有着严格的要求。

现状：
现有车间的弊端：
一、环境变化无法及时发现，无法及时提醒人员处理。
二、人工测量数据不准确，人员操作过程就是产尘的过程；
三、数据量少，无法衡量环境的稳定性；
四、资源浪费，在无人走动的区域能，FFU仍全负荷运行；
五、无法实现实时，准确定位报警点；

改善：
背景：
传统的量测方式即手动量测并记录数据，整理报告，责任单位执行改善，效率慢且异常处理具有滞后性
目的：
自动量测代替手动量测，通过对量测点位的实时监控，出现异常及时报警，同时link FFU风机，能够实现智能调节
效益：
1. 提高工作效率，降低人力成本
2. Particle实现实时监测，异常自动报警/alert,  风速智能调节&节能减排

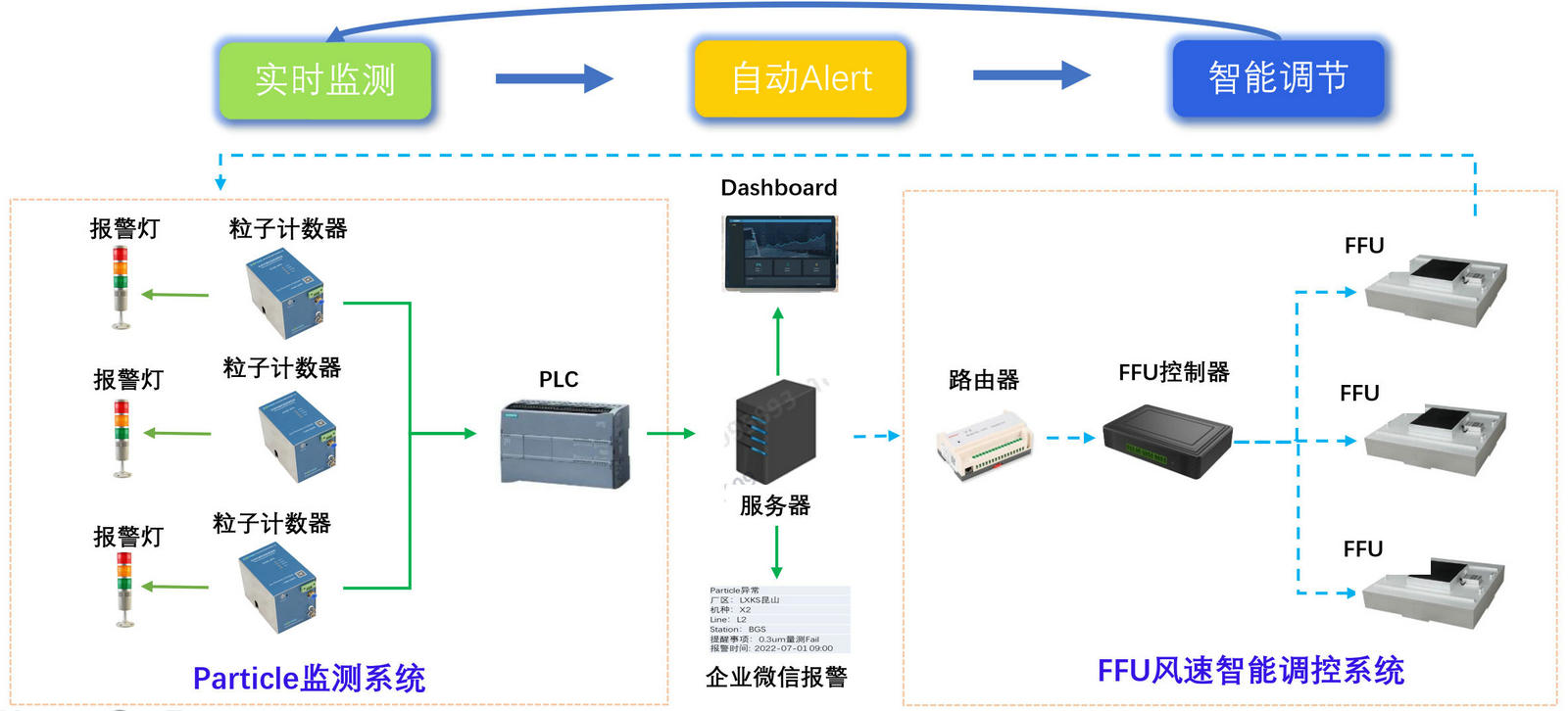

尘埃粒子联动FFU架构
实时监测 ：
通过与监控主机的连接，能够进行particle实时检测，将数据集中显示或远距离传送显示，实现连续监测运行

自动报警：
1.当有量测点Fail时，报警灯以声、光等方式进行提醒
2.当有量测点出现异常时，系统会自动反馈，企业微信提醒出现异常

智能调节：
当有量测点Fail，通过服务器连接，对应分区FFU智能调节风速

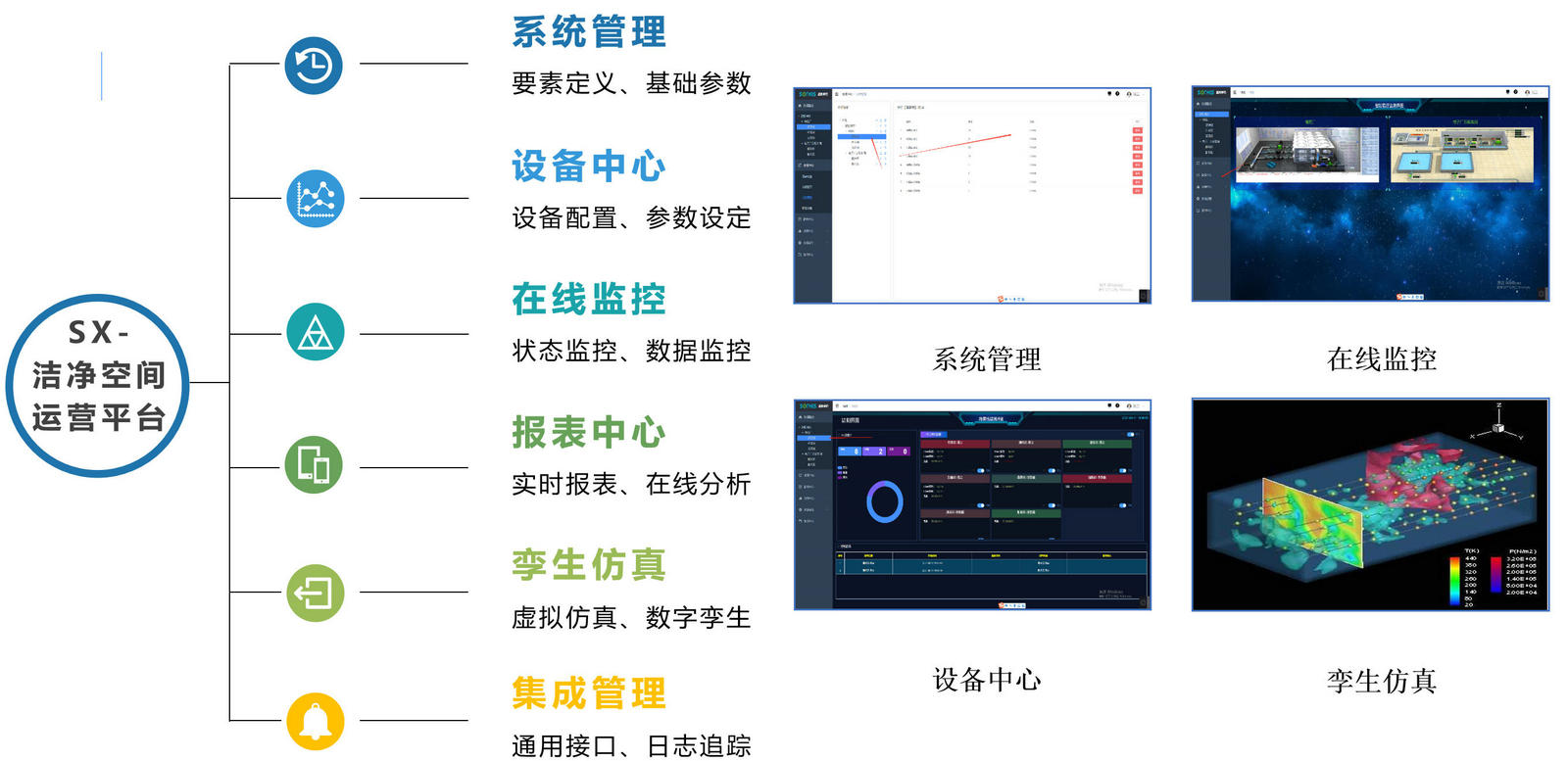

主要功能
系统特点

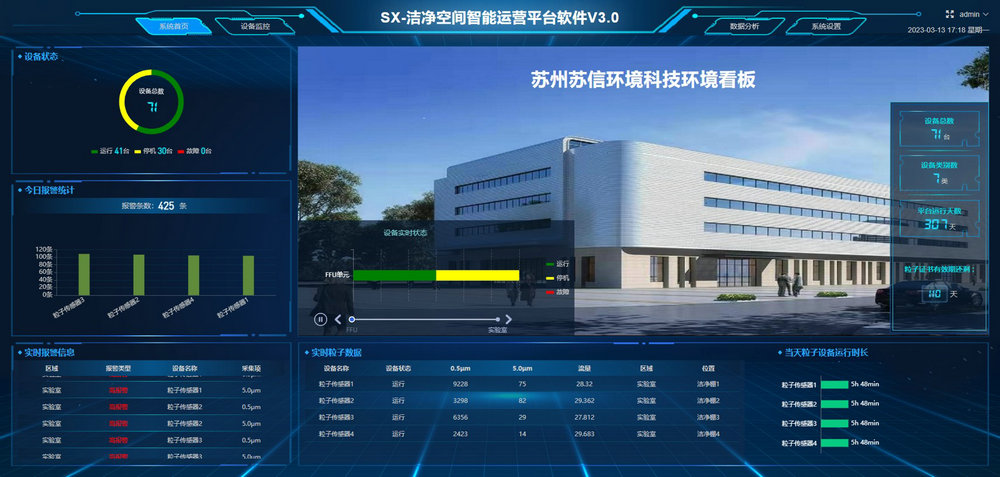

大屏看板展示信息丰富 当前设备状态通过饼状图展示  数据统计 每日报警统计排名、系统累计运行天数统计、设备每日 运行时长统计、实时报警信息显示、尘埃粒子数据每分 钟滚动更新、校验到期提醒  UI设计美观，人机交互良好 此外最直观的是UI设计也更加美观，大大增加了用户的 体验感。

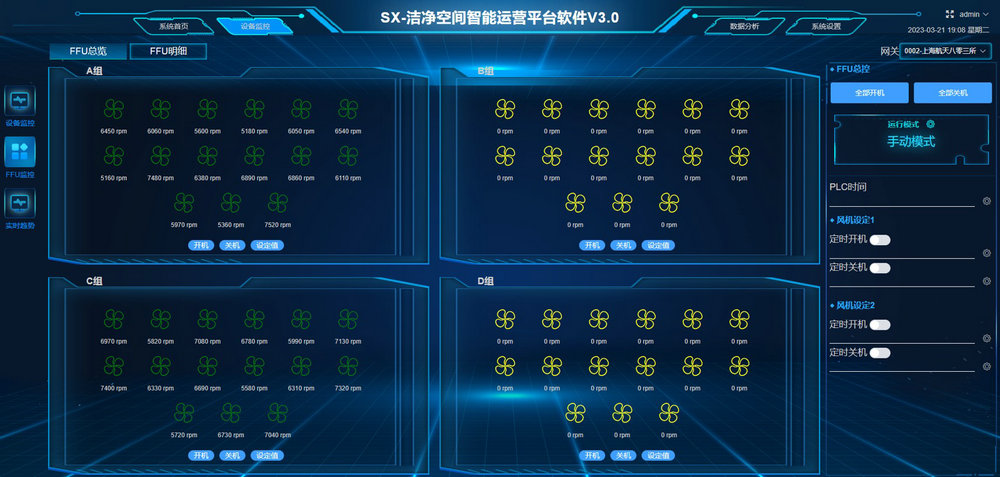

FFU联动控制界面，可对FFU进行组控、单控、任意控和定时控等多种个性化设定。自动模式下将在优先满足洁净等级的条件下调节FFU转速，实现节能减排的效果。

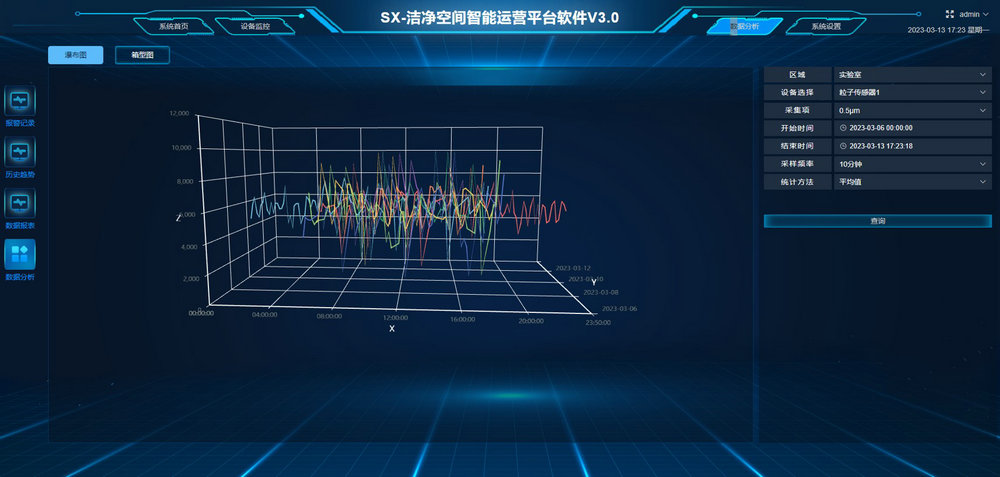

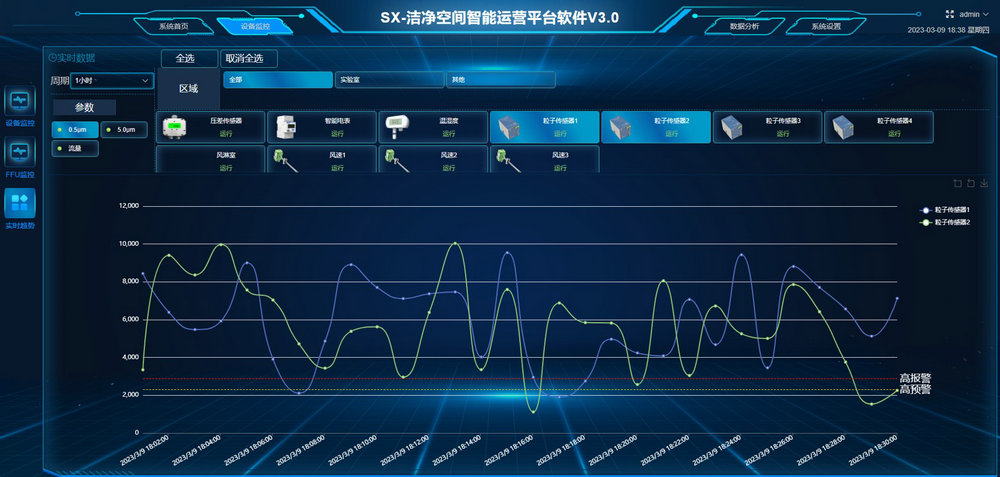

实时趋势功能自动绘制曲线与报警线参考 曲线将根据实时测得数值自动进行绘制曲线，图中还会 用两条直线作为标尺功能，分别表示预警线和报警线， 辅助用户直观了解当前趋势是否超过了相关的标准。
数据分析及展示界面将数据分析智能化，通过大数据算法来进行一个整体的参数优化，对数据统计后图形化展示（箱型图、瀑布图等），帮助客户分析追溯环境异常点及找出问题原因，最终提高良品率。

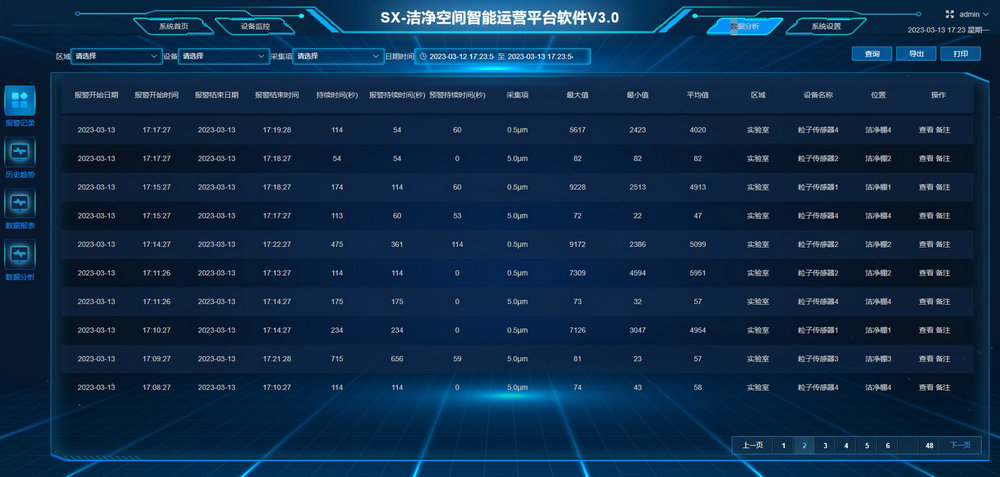

报警数据，对生产过程中的一些报警进行归档存储，且可以以报表形式检索、柱状图，用于数据的分析
