本方案是苏州苏信环境科技有限公司为贵公司定制的专项方案，本方案包含所需的硬件和 软件的技术参数及性能描述。同时还包括对该项目管理，对系统的安装、调试、运行和验收提 供的相关服务和支持，以及对所提供的相关认证文件的描述。的相关服务和支持，以及对所提 供的相关认证文件的描述。

该监测系统的目的是监测并记录生产线中关键区域空气中尘埃颗粒存在的状况。它可以对 所监测环境空气中颗粒的粒径和数量分布进行自动连续的监测和记录，同时产生报表。当监测
环境中的颗粒物状态超过设定值时，该系统将会进行声光报警，通知相关人员进行处理，从而

帮助确保所监测的关键环境中的颗粒状况处于正常状态，以保证生产的顺利进行。 本方案参考以下标准执行：

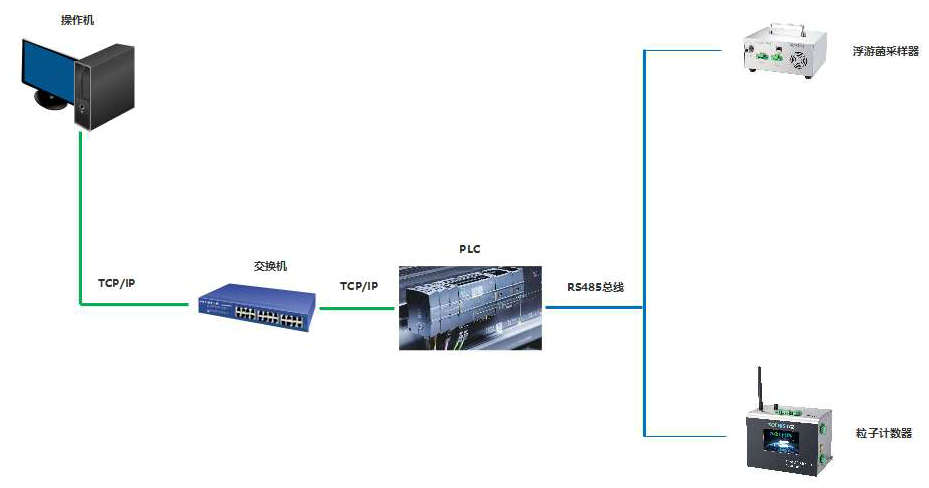

系统配置示意图：
系统构成，系统连接，系统信号传输请见示意图。

系统终端仪器：
1) 尘埃粒子计数器
在线微粒子监控系统可以保证 24h*7 的不间断工作，苏信粒子传感器具有十年长效寿命
（注：每年须进行校验标定前提下）。在线微粒子计数器包括激光传感器和等动力采样探头， 内置真空源流量自调节，通过每个激光传感器的流量控制装置（限流孔板）自动调节至 28.3L/min 的标准取样流量。
SX-6101-6PS 型尘埃粒子计数器，用于洁净室及其他洁净环境的检测，计数器以光散射原

2) 等动力采样头及采样管
等动力采样头可使进入此采样器探头孔内的的气流速度与探头附近的气流速度相等。此条 件下采样到的悬浮颗粒物的浓度与实际气流中完全一致，真实反映实际尘埃粒子数，材质为不 锈钢，具有寿命长耐腐蚀等优点。如下图所示：
3) 在线浮游菌采样器
性能参数表：
1) 设计依据法规 ISO 14698-1 洁净室内浮游生物的控制与检测
2) 按照 USP797 环境要求测试
3) 流量 （50 升/分钟、28.3 升/分钟）
4) 外壳采用镜面 316L 不锈钢材质，耐腐蚀，耐甲醛熏蒸。
5) 可以进行远程控制
6) 适合接入设备监控系统
7) 提供 RS-232， RS485Modbus 输出
4) 电脑主机和显示器
